プラスチックトリガー噴霧器の構造設計と作業原理の分析

導入

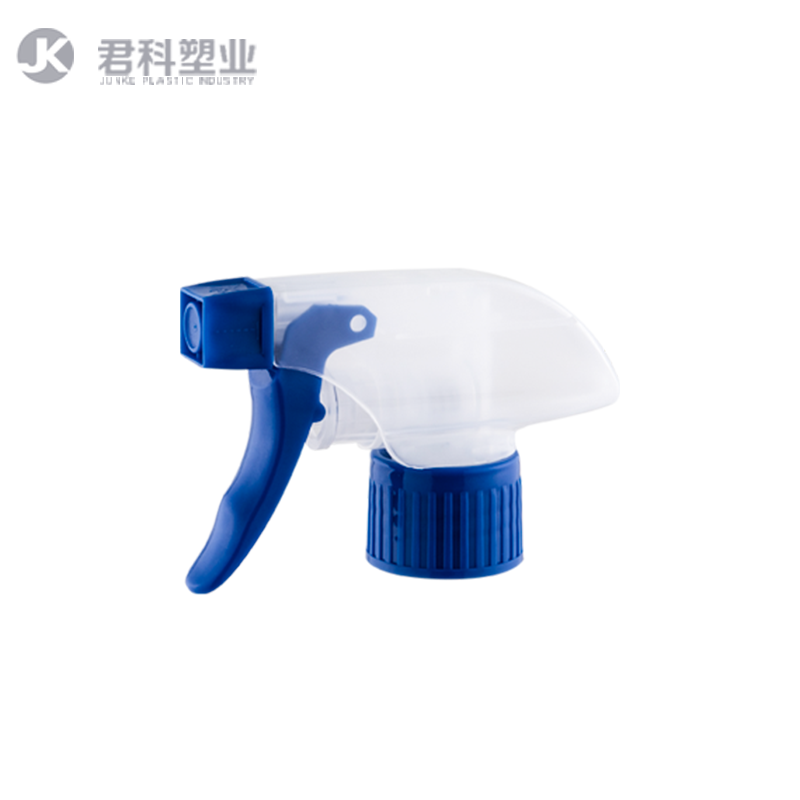

プラスチックトリガー噴霧器 日常生活や産業分野で最も広く使用されている液体分配装置の1つです。家庭用クリーニング製品、ガーデニングソリューション、パーソナルケアアイテム、自動車および工業用化学物質まで、トリガー噴霧器は非常に用途が広く費用対効果が高いことが証明されています。プラスチックトリガー噴霧器の設計は、一見シンプルに見えるかもしれませんが、実際には統合されます 流体ダイナミクス、材料科学、人間工学的デザイン、および工業製造 .

トリガースプレーヤーの基本的なアイデアは、ユーザーが適用したマニュアルフォースを、液体を細かい霧またはストリームに霧化する圧力に変換することです。ガス推進剤に依存する圧力ボトルとは異なり、トリガー噴霧器は完全に依存します 機械的ポンピング作用 。これにより、より安全で、再利用可能で、より環境に優しいものになります。このセクションでは、最初にその構造設計を分析し、その後、その作業原則に深く飛び込み、最後に、設計の最適化がパフォーマンスと持続可能性の向上につながる方法を探ります。

プラスチックトリガー噴霧器の構造設計

プラスチックトリガー噴霧器の構造設計は、液体送達を実現するために調和して機能するいくつかの重要なコンポーネントで構成されています。各部分には特定の役割があり、噴霧器の効率に貢献しています。以下は主な要素です。

トリガー

トリガーはです ユーザーとデバイスの間のプライマリインターフェイス 。その主な目的は、指の機械的力をポンプシステムに伝達することです。ほとんどのトリガーは、人間工学に基づいた考慮事項で設計されています。長さ、曲率、テクスチャーはすべて、手の快適さに影響します。産業用クリーニングなどの専門的なアプリケーションの場合、トリガーはしばしば長期的な繰り返し使用に耐えるように強化されます。

ポンプチャンバー

ポンプチャンバーは噴霧器の中心です。それは、流体の動きに必要な吸引と圧力を生み出すピストンとスプリングのメカニズムを収容します。ポンプチャンバーの体積は、スプレーあたりの投与量に直接影響します。適切に設計されたポンプチャンバーのバランスとユーザーの努力により、プルが適切な量の液体を供給するようにします。高品質の噴霧器は、多くの場合、精密に成形されたポンプチャンバーを使用して、漏れと摩耗を最小限に抑えます。

ディップチューブ

ディップチューブは液体容器に伸び、液体をポンプチャンバーに引き上げることができるようにします。通常はから作られています ポリエチレン（PE）またはポリプロピレン（pp） 、特に酸性またはアルカリ性洗浄溶液とともに使用する場合、浸漬チューブは化学腐食に抵抗する必要があります。ディップチューブの長さは、残りの液体を最小限に抑えるために容器のサイズに一致します。

ノズル

ノズルは、液体送達の最終形式であるミスト、ストリーム、またはフォームを決定します。調整可能なノズルは、1つのデバイスで多機能性を提供するために広く使用されています。たとえば、クリーニングスプレーには、大きな表面領域に広い霧が必要になる場合があり、ターゲットスポットには狭い流れが必要になる場合があります。ノズルデザインは直接適用されます 流体力学 、液体が小さな液滴に分割する小さな開口部を通して強制されます。

バルブシステム

バルブシステムが保証されます 一方向の液体の流れ 。通常、2つのチェックバルブがあります。1つはディップチューブの入り口（入口バルブ）とノズル出口（アウトレットバルブ）に1つあります。これらは、液体が後方に流れるのを防ぎ、次の使用のためにポンプチャンバーをプライミングします。バルブシステムの精度は、噴霧器の効率に大きく影響します。

主要なコンポーネントで使用されるさまざまな材料の簡単な比較を次に示します。

プラスチックトリガー噴霧器の作業原理

トリガー噴霧器の作業原理は、手動力の油圧に変換され、その後ノズルでの霧化を中心に展開します。プロセスはいくつかの段階に分割できます。

ステージ1：開始

ユーザーがトリガーを押すと、ピストンがポンプチャンバーに押し込まれます。このアクションは内部の空気を圧縮し、入口に負圧を生み出します。

ステージ2：吸引

負圧により、ディップチューブの入口バルブが開き、液体がポンプチャンバーに上昇することができます。このアクションは、ストローでの飲酒に似ていますが、機械的圧縮により自動化されます。

ステージ3：圧縮

ユーザーが押し続けると、ピストンはポンプチャンバー内の液体を出口バルブに向かって押します。しきい値に達すると、アウトレットバルブが開きます。

ステージ4：霧化

液体は高速でノズルを出ます。多くの場合、細かい溝と狭い開口で構成されるノズル構造は、液体を液滴に分割します。これ 霧化プロセス 出力がミストかストリームかを判断します。

ステージ5：リセット

ユーザーがトリガーをリリースすると、ポンプチャンバー内のスプリングがピストンを元の位置に押し戻します。インレットバルブは閉じて液体が後方に流れないようにしますが、チャンバーは次のスプレーのために補充されます。このサイクルは、コンポーネントの耐久性に応じて数え切れないほど繰り返すことができます。

設計最適化の重要なポイント

設計の最適化は、ある噴霧器を別の噴霧器よりも優れたものにするものです。重要な分野を改善することにより、メーカーは耐久性、快適性、パフォーマンスを向上させることができます。

ノズルデザイン

ノズルは、ユーザーエクスペリエンスに最も大きな影響を与えます。高品質のノズルは、ミスト、ストリーム、フォームなどの調整可能なパターンを可能にする必要があります。フォームノズルはしばしば洗剤に使用されますが、ミストノズルはガーデニングやパーソナルケアに好まれます。高度な設計には、粘性液体を処理するための詰まり防止機能が含まれる場合があります。

材料の選択

噴霧器はさまざまな化学物質にさらされるため、材料の選択が重要です。強力なアルカリクリーナーには、耐性プラスチックが必要です ポリプロピレンまたはフルオロポリマー 。環境に優しいオプションの場合、一部のメーカーは生分解性プラスチックを実験しています。

人間工学

人間工学に基づいたデザインにより、ユーザーは長期間にわたって噴霧器を快適に操作できるようになります。これには、トリガー形状、抵抗レベル、グリップデザインが含まれます。たとえば、柔らかいゴム層を追加するとグリップが改善され、疲労が軽減されます。

耐久性

耐久性は、スプリング、バルブ、シールの品質に影響されます。ステンレススチールスプリングは、プラスチックスプリングと比較して、噴霧器の寿命を大幅に延ばします。同様に、ダブルシールバルブは漏れを防ぎ、一貫した性能を維持します。

プラスチックトリガースプレーは、単なる単純な家庭用ツールではありません。のブレンドを具体化します 機械工学、流体力学、および人間工学に基づいたデザイン 。トリガー、ポンプチャンバー、ディップチューブ、ノズルなどの慎重に設計されたコンポーネントから、吸引と霧化に基づく効率的な作業原理まで、あらゆる詳細がパフォーマンスと耐久性を決定する上で重要です。持続可能性に焦点を当てているため、トリガー噴霧器の未来は、パフォーマンスを維持しながら廃棄物を減らすリサイクル可能または生分解性の材料と設計の使用にあります。この日常のツールの背後にある構造と原則を理解することは、その有用性の評価を高めるだけでなく、パッケージングと液体分配産業の革新への道を開きます。
